PG系列动态节能照明调控装置

技术概览

1. 保瓦博士PG系列动态节能照明调控装置的主要特点

    1）纯电力电子装置，智能化程度高；

    2）运行稳定，可靠性高，带内置和外置旁路功能；

    3）优先保障照明的逻辑控制设计，大限度保障了照明路灯节电器系统的安全；

    4）无级调控，实现更高的节电率，同时大限度的保障了光源寿命；

    5）输入输出无谐波，适应所有光源，同时对电力系统无污染；

    6）更有效：PG新型照明节能装置由高频大功率新型电力电子器件对交流电压高频调幅控制，实现了智能动态调节、转换效率高、智能化水平高等优点，完全满足用户的个性化需求。

    7）更环保：PG新型照明节能装置在生产过程中极少使用有色金属，体积小、重量轻；在使用过程中能大限度的节约电能和保护灯具； 输出电压纯正弦波工业节电器原理，不污染电网，适应所有灯光(白炽灯，日光灯，节能灯，T5,T4，高压钠灯，无极灯等等)负载。

    8）更节电：PG新型照明节能装置可根据用户要求和使用现场的实际需要精准、无级调压；大限度提高节电率，实现15%～60%的可控节电率；采用高频电力电子调压技术，产品自身损耗小。

    9）更安全：PG新型照明节能装置具有优先保障照明的合理设计，在任何情况下都能优先保证正常照明；输出电压无级 可调，适应老化、半老化HID气体等，解决了电磁类产品无法克服的“熄灯”和“烧灯”现象，PG新型节能稳压装置的优越性能完全符合国家相关部门对照明节电产品的要求。

2. 工作原理

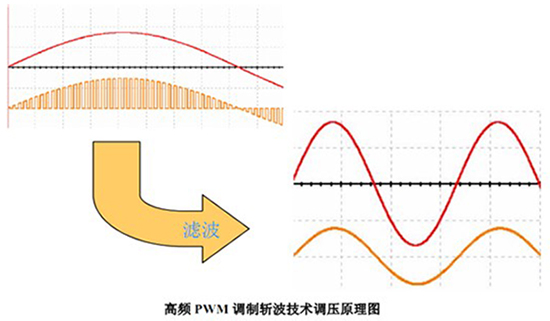

      我公司采用的技术方案是将市电直接进行“AC-AC”变换变频器厂家，系统的工作过程是依据设备工作现场的照明需要，控制策略是采用“光控+时控”的混合控制策略，由嵌入于控制电路中的智能化控制软件调节PWM 控制信号的占空比，进而调节设备输出的电压幅值，从而实现根据现场需要的灯光照度。我公司产品的工作原理如下图：

    1）PG 新型照明节能装置采用新电力电子技术，实现了高频斩波调压和智能调节；

    2）将市电直接进行“AC-AC”变换，系统的工作过程是依据设备工作现场的照明需要，由嵌入于控制电路中的智能化控制软件调节PWM控制信号的占空比，进而调节设备输出的电压幅值，从而实现根据现场需要的灯光照度；

    3）可根据照明及节能 需求为负载系统提供0V～220V输入端电压范围内动态可调的电压。

3. 工作特点

    1）动态调压，情景节能：该产品可根据使用时的不同情景TPO(Time/Place/Occasion)进行动态节能；按需动态调节，大限度地节约能源，将有效节能与人性化场景照明完美统一。

    2）15%～60%可控节电率：用户可根据不同需要设置节能曲线，嵌入式软件自动控制，实现15%～60%节电率。

    3）延长光源使用寿命：根据不同光源特性设置输出电压的稳压、调压曲线，一方面能保证光源的正常启动，另一方面保证灯具不超负荷工作，从而保护和延长光源NE系列智能照明调控装置的使用寿命。

    4）适应新旧光源 ：该产品实现电压无级调节、精细平滑，其精准输出特性使得光源工作更加稳定，调节过程中不闪断不熄灯，保证了老化、半老化光源都能正常工作。

    5）远程集中控制：通过RS-232/485接口实现远程控制,方便集中控制和灯光的统一管理。

    6）优先保障照明的逻辑设计：该产品不会因本系统的故障损坏而影响正常的DL系列照明智能节电系统照明供电。

技术说明

1. 技术要点

    1）节能原理：采用高频大功率电力电子器件IGBT实现电压调幅（电力电子产品）；

    2）输出纯正弦电压，对电网无污染；

    3）调压范围：220V--160V连续可调；

    4）调压速度可根据需要设置，从1V/1秒--1V/20秒；

    5）动态稳压，当输入电压波动时，能够保证输出电压的稳压；

    6）调压过程无电流切断现象，调压过程不灭灯、不闪断；

2. 功能要点

    1）设备带液晶屏显示和控制功能，对系统工作的三相电压、电流、温度、累积运行时间等参数的实时监测和显示；

    2）设备带有三相独立旁路，其中一相出故障自动切换到旁路不影响其它两相正常工作；

    3）设备带有自动记忆功能，能存储设备故障代码和发生故障前10分钟的运行数据；

    4）设备带有累计通电和累计运行功能；

    5）设备内置时钟运行功能；

    6）设备内置三相独立温度监控 功能；

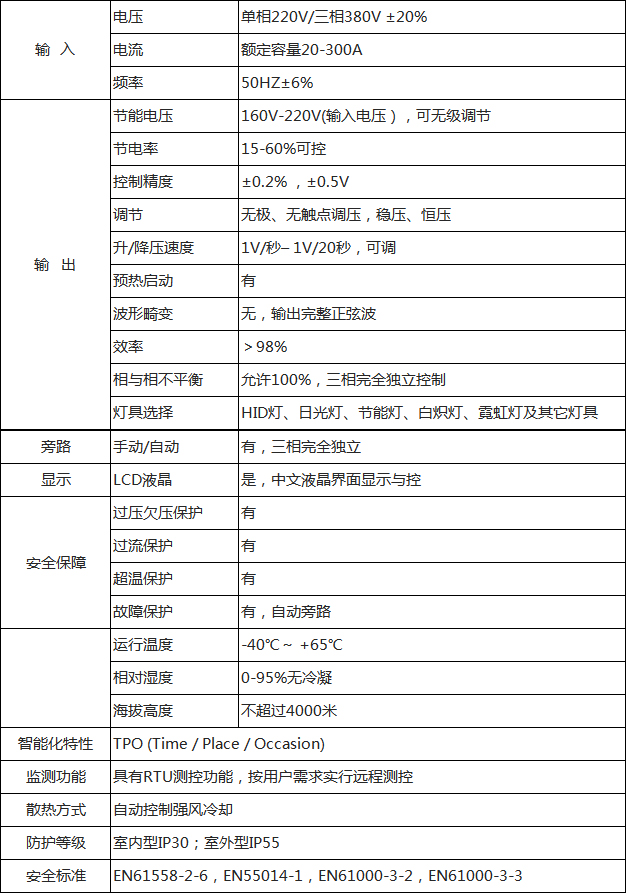

技术参数

效益分析

1. 直接节能效益分析

    1）照明总功率:40 kw；

    2）每天用电量:480 kwh；

    3）每天电费消耗:384元；

    4）采用PG系列后每年节约电费；

    5）480kwhX0.8元/kwhX30%X365天=42, 048元；

2. 间接节能效益分析

    1）使用PG系列前，灯具寿命平均为4, 000,1、时，即每年更换灯具1. 1次；

    2）使用PG系列后，灯具寿命平均为5, 2001、时，即每年更换灯具0. 8次；

    3）每年节约灯具更换的费用:100盏X400元x (1 .1-0.8)=12.000元；

3. 总结

    40KW路段每年节省费用共计54, 048元，回收期不超过8个月，如果电网电压常在230V上下波动，则节能收益更为明显，230V上下波动节电率在35%以上，其SL系列智能照明节能控制器节电所带来的效益更为可观。

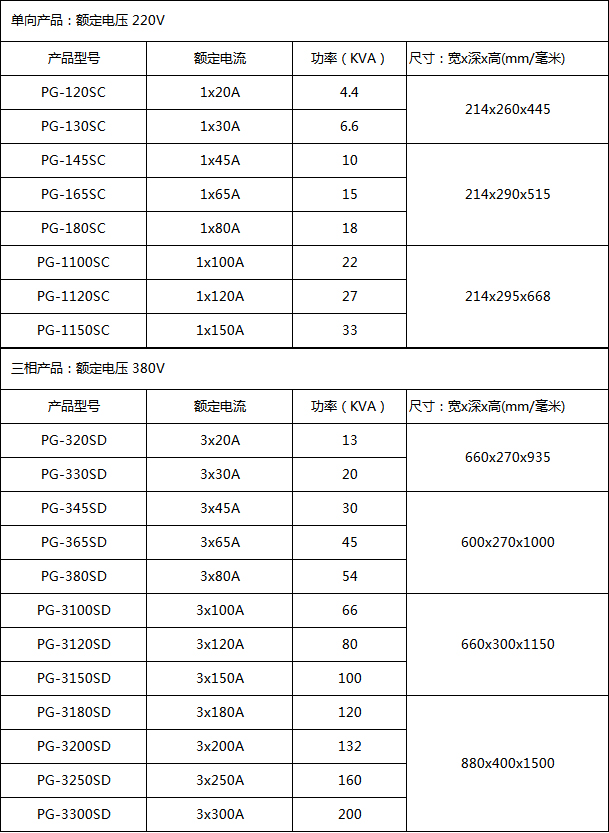

型号及意义

适用范围

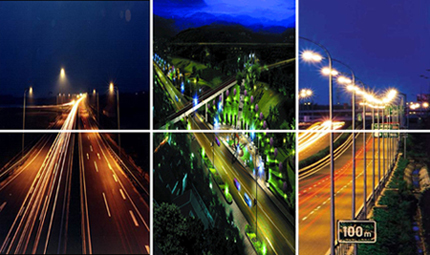

1. 广泛应用范围（市政道路、码头、隧道、住宅区、港口、园林、机场、景观灯、体育馆、告诉公路、桥梁、游乐场所、广告灯箱等公共照明环境）

2. 适用的灯具类型（高压钠灯、低压钠灯、金属卤化物灯、高压汞灯、荧光灯等各类灯具）

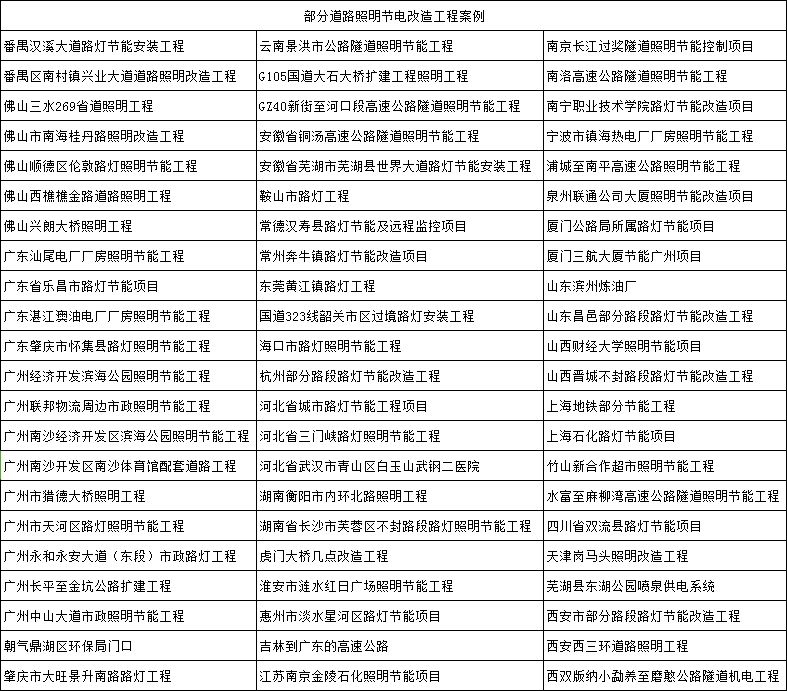

客户案例

您还可以，照明节电器现场施工安装案例

我们保瓦服务与质量

      质量保证：广州保瓦电子科技有限公司努力塑造“为客户服务、对客户负责、让客户满意”的企业形象，确定了明确

的企业宗旨“为用户提供高水平、高可靠性、高品质的产品；为用户提供使用上放心的工业及其他企业放心节电产品，让

用户得到满意的售后服务，努力成为各工业企业节电服务的供应商”。

我们向广大用户和社会郑重承诺：

1、保证产品的质量符合有关标准要求，严重执行合同中各项技术指标；

2、制作产品采用高水平工艺和材料，对产品配套外购件承担质量责任；

3、保证产品全新且未使用过，符合相关标准规定的质量品质、规则和道路照明、工业节电器性能功能要求；

4、当好用户的参谋，向客户介绍产品的性能，认真解答客户的每一个问题并提供有关技术资料，帮助用户进行设备选型和改

进设计方案，培训操作维修人员；

5、当产品发现质量问题时，接到用户反馈并闪电效率作出适合的解决方案和及时派公司人员前往处理，协助用户解决使用

维护上的一切问题。做到“问题不解决，服务不停止”的宗旨

6、提供两年质保期和终身免费技术咨询服务。在道路工业节电器质保期内，任何机组本身的故障和组件损坏（人为原因或不可

抗衡因素除外）均由我司负责维修和更换。我们承诺质保期后，对产品进行终身有偿维修，定期进行现场巡检和电话回访。

7、提供送货、安装、调试、培训服务，用户满意后验收，同事填写好保修卡，提供良好的技术支持和售后服务。

客服问答

1、荧光灯节电器和路灯节电器的节电原理是什么？

      答：每一种用电器都是有一个不同的功率需求，叫佳功率点，众所周知我国的电网电压参次不一，有180V、 有240V，因此厂家在设计用电器需求功率时要顾及多方面不同输出配比，这在一定范围内给节电留下了相当的空间。

根据检测，电感荧光灯、脉冲高压激活灯管后，其维持佳工作状态能量需求是190～205V。当市电压在230V时，就有25V以上的负压差也叫负载能量，负载能量过大会发生热量，加速灯具的老化，更耗电及损坏，就像人长期处在营养过剩会导致发胖，引发心血管疾病一样。

有代表性的电子节能灯，按设计其工作能量需求，只需要170V～185V，而实际供给电压是240V，这样有40～50V负压差对它的冲击，久而久之就使灯具2～3个月即报废，以致多数用户对它评价是节能灯节电不省钱。我们的节电器就是通过整机微电脑控制系统，实时在线检测用电器的佳能量需求点，通过磁平衡及磁通量控制技术，为各用电器做出合理的节电输出配置，达到节电的理想效果。

2、用上节电器后，难道真的不影响照度吗？

      答：基本不影响，因为气体灯光会产生一种虚光，这种光非常不稳定，对眼睛是有坏处的，长期下来会造成眼疾，使用节电器后节电30%，照度只下降5%-8%左右我们的眼睛根本觉察不到，而且影响的主要是虚光，对保护视力有很大的好处。在同一个楼面，局部使用节电器，同样感觉不到照度的不同。

3、“保瓦博士”节电率分档位选择节电率是什么意思？

      答：我们设置档位主要是考虑到，我们国家地区之间电网电压的差异很大，各种用电场合对照度的要求也不尽相同。一般来讲北方尤其是东北地区的电压普遍偏高，这时可以选择节电率较高的档。有部分场合，如地下停车场不需很高的亮度，或者有的店面白天有辅助光，也可以选节电率高的档位。当然在选择节电档位时，还要保证灯具能够正常启动。如果电压不高，我们建议采用20%的节电档。

4、你们的“保瓦博士”节电器对电子式节能日光灯有节电效果吗？

      答：有，对电子式节能日光灯，仍有较高的节电率，大约在13%-20%之间，在电子灯和电感灯都有的混合灯光负载电路中，节电率不受影响在15%-22%之间，节电率高低主要是看哪种灯在总负荷中占的比例高，电子灯占的比例高，节电率靠近下限，相反靠近上限。

5、已经使用了电子镇流器的荧光灯，装节电器是否有必要？节电率低了是否会延长节电器的回收期？

      答：有必要。因为“保瓦博士”节电器对电子镇流器荧光灯仍有很高的节电率，大约在15%-25%之间。荧光灯使用了电子镇流器后，实际运行电流明显小于电感镇流器的荧光灯，选用设备就小了，价格相应降低，所以回收期也不会延长，基本相同。

6、对于电感式荧光灯和电子式荧光灯是不是节电率一样？

      答：不是。电感式荧光灯比电子式荧光灯节电率要高一些，电感式的节电率大约可达到25%-35%，而电子式荧光灯在20%左右。

7、安装了你们的节电器，会不会增加电网的谐波总量？

      答：“Dr.Light智能照明节电装置”智能节电器有采用电抗器和电阻器等元器件，组合控制技术，能对电网谐波等垃圾起到良好的抑制、疏理作用，不会增加电网的谐波总量。

8、节电器会不会造成停电？为什么？

      答：“Dr.Light智能照明节电装置”智能节电器有多种保护控制功能，主控与旁路采用了分离技术，因此节电器即便主控故障，用电会自动切换到旁路供电，故不会给用户造成停电的影响。
