中央空调节能改造之PTI-PH系列中央空调变频控制

技术概览

1.中央空调系统耗电的现象

一般来说，中央空调系统的大负载能力是按照天气热、负荷大的条件来设计，但实际上系统极少在这些条件下工作。

根据有关资料统计，空调设备95%的时间运行在70%负荷以下，特别是冷气需求量少的情况下，主机负荷量低，

为了保证有较好的运行状态，主机能在一定范围内根据负载的变化加载或卸载，但与之相配套的冷却泵和冷冻泵却仍在高负荷状态下运行，

这样会带来以下一系列问题：

1）水流量过大使冷水系统进水和回水温差降低，引起主机热交换效率下降，电能浪费严重。

2）水泵压力过大，通常都是通过调整管道上的阀门开度来调节冷却水和冷冻水流量，因此阀门上存在着很大的能量损失。

3）由于中央空调冷却水、冷冻水系统运行效率低，能耗较大且属长期运行，进行节能技术改造是完全必要的。

2.中央空调冷冻/冷却泵调节转速的节电原理

采用交流变频技术控制冷冻/冷却泵的运行，是目前中央空调系统节能改造的有效途径之一。

泵的负载功率与转速成3次方比例关系，即P∝N3，其中P为功率，N为转速；

可见用变频调速的方法来减少水泵流量的经济效益是十分显著的，当所需流量减少，

水泵转速降低时，其电动机的所需功率按转速的三次方下降。

例如：

A．当水泵流量下降10％（跟踪输出频率为45Hz）

      则电动机轴功率P′=(0.9)3P=0.729P    即节电率27.1％

B.  当水泵流量下降30％（跟踪输出频率为35Hz）

      则电动机轴功率P′=(0.7)3P=0.343P    即节电率65.7％

当用冷量下降时，所需的水流量减少，通过电动机的调速装置降低泵的转速来减少水的流量，泵的轴功率相应减少，电动机的输入功率也随之减少。

当用冷量增加，冷机负荷量增大，冷凝器进出水温差增大，变频器运行频率增加，水泵转速加快，水流量增加，从而维持温差恒定。

反之亦然，从而达到理想的节能效果。

3.节电控制原理

保瓦中央空调节电装置通过温度模块及温度传感器将冷冻/冷却泵的回水温度和出水温度读入内存，并计算出温差值，这个温差与路灯节电器的是完全不一样的；

然后根据其温差值来控制变频器的转速，调节出水的流量，控制热交换的速度。

温差大，说明室内温度高，应提高冷冻/冷却泵的转速，加快冷冻/冷却水的循环速度和流量，加快热交换的速度；

反之温差小，则说明室内温度低，可降低冷冻/冷却泵的转速，减缓冷冻/冷却水的循环速度和流量，减缓热交换的速度。

这样反复的跟踪并闭环控制，以达到节约电能的目的，节电率可高达20-60%。

4.节电控制过程

以50Hz的频率变频启动M1冷冻/冷却泵（第1台泵），并自动转入温差控制系统，温差控制曲线--如图一：

图一  温差与节电柜运行频率的控制曲线

1）节电柜的上限频率设为50Hz，节电柜的下限频率为30Hz（根据现场情况而定），

     自动控制时按照图一的控制曲线，并结合先进的智能模糊控制技术。

     当温差≤1℃时，变频器将在30Hz频率运行，随着室内温度的不断升高，

    冷冻/冷却回水的温度也不断上升，变频器的运行频率也随着温差的增大而自动升高；

2）当温差≥5℃时，变频器将在50Hz频率运行，这时1台变频器已无法满足控制要求；

     需要启动M2冷冻/冷却泵（第2台泵），M2启动过程完成后，共同调节冷冻水的流量，

     控制热交换的速度，实现了出水和回水间的恒温差控制；

3）当温差继续升高并≥5℃时， 要启动M1、M2冷冻/冷却泵进行工频运行，共同调节冷冻/冷却水的流量，

     控制热交换的速度，实现了出水和回水间的恒温差控制；

4）如果当温差降低到≤1～2℃时，可关闭其中的1泵，保留1台变频器自动运行，实现大限度的节能。

    冷冻/冷却泵在运行后，控制系统会自动给主机发出运行允许信号，从而保证主机开机运行时不会出现如管道结冰的危险，

    从而保证了变频节能部分能很好地配合整个中央空调系统的运行。

    另外，可根据用户的要求及现场的情况，增加PLC控制器、数据模块及液晶人机界面等，为用户定制智能操作平台。

    让用户能远程（或就地）自动（或手动）监控整个中央空调系统的运行。

    在用户设定的室内恒温条件下，中央空调智能平台会自动选择是投入1台主机还是2台主机，并自动投入或退出冷冻泵与冷却泵的数量，

    冷冻泵与冷却泵始终都有1台受到变频的闭环控制，冷却塔的风机也会根据环境温度的变化及冷却水的温度情况自动选择开启或停止。

    整个中央空调系统都受到这个智能操作平台的佳管理。这样，除了使控制与操作变得更加人性化以外，更能大大节约用电，

    使整个中央空调系统的节电效果再提高5-20%。

冷冻/冷却泵控制原理图如下：

5.节电设备特点

1）可配备触摸屏人机介面，操作控制简捷，各种数据显示直观；

2）配备可编程控制器、RS485通信模块，节电/旁路自动切换，操作方便；

3）内置瞬时停电再启动功能及再试启动功能，在无人看管的情况下，完全自动化运行；

4）对冷冻/冷却泵实现软启动和软停机，可完全消除网管的水锤效应；

5）可随时调节管路中的压差，保证在合适的范围内；

6）运行合理，电机、水泵、联轴器的使用寿命将大大提高；

7）冷冻和冷却泵的节电率在20%以上，甚至可达60% 。

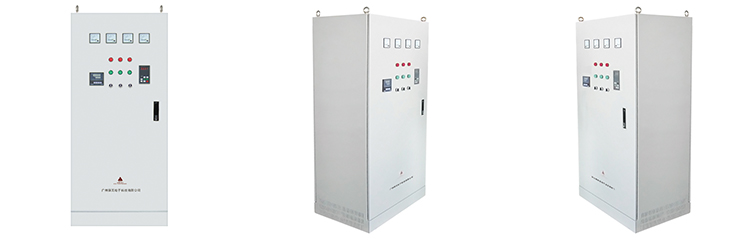

产品图片

型号及意义

适用范围

各类中央空调的冷却泵、冷冻泵、冷却塔风机、送风风机等

质量与服务

质量保证：广州保瓦电子科技有限公司努力塑造“为客户服务、对客户负责、让客户满意”的企业形象，确定了明确

的企业宗旨“为用户提供高水平、高可靠性、高品质的产品；为用户提供使用上放心的工业及其他企业放心节电产品，让

用户得到满意的售后服务，努力成为各工业企业节电服务的供应商”。

我们向广大用户和社会郑重承诺：

1、保证产品的质量符合有关标准要求，严重执行合同中各项技术指标；

2、制作产品采用高水平工艺和材料，对产品配套外购件承担质量责任；

3、保证产品全新且未使用过，符合相关标准规定的质量品质、规则和道路照明、工业节电器性能功能要求；

4、当好用户的参谋，向客户介绍产品的性能，认真解答客户的每一个问题并提供有关技术资料，帮助用户进行设备选型和改

进设计方案，培训操作维修人员；

5、当产品发现质量问题时，接到用户反馈并闪电效率作出适合的解决方案和及时派公司人员前往处理，协助用户解决使用

维护上的一切问题。做到“问题不解决，服务不停止”的宗旨

6、提供两年质保期和终身免费技术咨询服务。在道路工业节电器质保期内，任何机组本身的故障和组件损坏（人为原因或

不可抗衡因素除外）均由我司负责维修和更换。我们承诺质保期后，对产品进行终身有偿维修，定期进行现场巡检和电话回访。



7、提供送货、安装、调试、培训服务，用户满意后验收，同事填写好保修卡，提供良好的技术支持和售后服务。

客服问答

1、粉碎机能做节电么，需要了解什么数据吗？

     答：可以，不过要看工况。

2、车间的照明和设备怎么做节能，线路好像是一起的

     答：使用智能节电器，整体降压节能；

3、小区照明需要了解什么

     答：了解这个小区有多少个箱变，每个箱变的每相电流大小，电压大小，用来选型，如果想要了解节电率，或回收成本，就要了解这个小区用的是什么灯具，开灯时间一天多少个小时，当地电费多少？测容量的时候务必要全部负载开起来，就是把所有的灯都开起来再去测量

4、变频器只能用在异步电机，同步的做不了。

5、交流同步电机不可以配变频器调速。

6、直流电机不能做节电（如电池、蓄电池）

7、家用电器、居民用电、工业用电基本是交流电。

变频

单机：壁挂式 不带旁路

一体机：落地式 带旁路

旁路：机器出现故障，会打到旁路。电机照常运行。



两进两出：输入输出都是单相

两进三出：输入单相，输出三相

三进三出：输入输出都是三相

我们公司做得是两进三出（单相220V输入，三相220V输出）

单相输入单相输出的变频器我们没有做

因为变频器不能升压。输入三相220V，输出三相220V，不可能是输出三相380V
